                丹佛斯變頻器VLT2811報警ERR37故障維修經驗




            時間：2021-03-25    作者：津信變頻    點擊：次







            一、故障現象：

用戶送修一臺丹佛斯VLT2800變頻器，故障現象為送電后顯示ERR37故障，無法復位。

ERR37故障解釋：內部故障0（控制卡與BMC之間通訊出錯）



二、維修過程

給變頻器送電后，變頻器面板顯示ERR37，根據故障解釋說明，檢查CPU小板反饋至控制卡的信號波形異常，有帶毛刺的尖雜波。測量點為下圖45，47號。

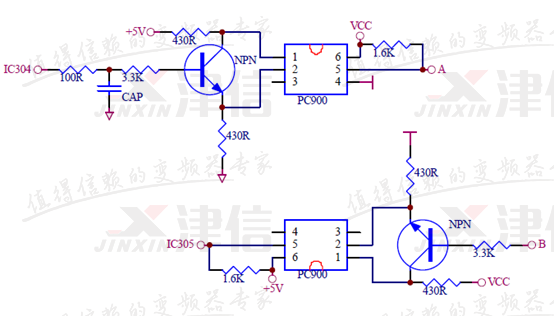

根據這種故障現象，查看相關線路，如下圖：







維修過程如下：

1、讀取芯片25010內部程序正常，排除EEPROM芯片故障；

2、靜態測量PC900周邊電阻正常；

3、更換PC900，故障仍無法復位，排除PC900故障；

4、更換CPU小板，故障仍無法復位，排除CPU故障；

5、更換開關電源部分的電解電容，故障仍無法復位，排除電源故障；

6、更換25010芯片，依舊報警ERR37，查看參數發現顯示的變頻器型號不正常，顯示為“2800 200V—”；

7、更換PC900周邊430歐姆電阻，送電無報警，顯示畫面正常，隔幾分鐘后再送電又報警ERR37；

8、更換PC900周邊1K6歐姆電阻，故障消除；

9、測量45，47點，顯示正常波形圖：









	小結：考慮板卡并未腐蝕，分析是由于該電阻自身性能下降導致報ERR37故障，更換之后正常工作；
