                海利普變頻器 SK110-15KW報警E.16故障維修




            時間：2023-06-12    作者：津信變頻    點擊：次







            一、故障現象：

變頻器送電后顯示E.16故障，無法復位。E.16故障解釋為輸出短路



二、維修過程：



1、給變頻器送上電源后，變頻器面板顯示E.16，檢查變頻器輸出端正常，沒有發現有短路現象；

2、接下來測量IGBT驅動電源+15V以及-5V均正常；

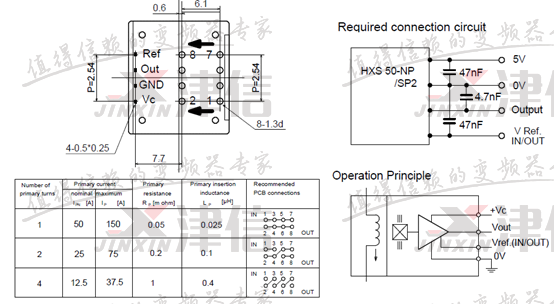

3、測量三相輸出電流檢測電路，查看電流傳感器型號為HXS 50-NP，測量輸入電源只有2.4V，而HXS 50-NP正常工作的輸入電源為5V?？梢源_定故障點在此。接線圖如下：







4、繼續查看電路板布局，檢查電流互感器供電電源芯片為LM217，該芯片作為5V直流穩壓輸出。測量LM217的輸入電源Vi為12V，輸出電源Vo為2.4V，檢測LM217周邊電阻正常，更換LM217后，輸出電源Vo變為5V，故障復位后未再報警，變頻器顯示正常，機器修復。
